🌞 mySolarMask - le simulateur
Objectif. mySolarMask permet de définir un masque solaire local (arbres, bâtiments, autres), puis de visualiser l’impact direct sur l’horizon solaire et de quantifier les pertes de production PV liées au masque (via l'api PVGIS).
Concepts clés.
- Orientation : position des panneaux solaires sur le plan horizontal, mesurée en degrés. Par convention : 0° = Sud, -90° = Est, 90° = Ouest.
- Azimut : direction du soleil sur le plan horizontal, mesurée en degrés. Par défaut : 0° = Nord, 90° = Est, 180° = Sud, 270° = Ouest, 360° = Nord.
- Altitude (hauteur solaire) : angle du soleil au-dessus de l’horizon (0° = horizon, 90° = zénith).
- Masque solaire : pour chaque azimut, on définit une hauteur d’obstacle (en degrés) qui potentiellement “cache” le soleil en dessous de cet angle.
Modes de définition du masque.
1) Obstacle simple
Quand l’utiliser ? Pour un bâtiment ou un arbre isolé, un pignon, une haie, un poteau, une antenne,…
Ce qu’il vous faut :
- Largeur angulaire (°) : portion d’horizon occupée depuis un azimut de départ à un azimut d'arrivée.
-
Hauteur angulaire (°) ; ou hauteur (m) et distance (m) →
on calcule la hauteur angulaire
Formule (si hauteur & distance) : angle (°) =atan(hauteur / distance)en degrés.
Étapes rapides
- Saisir les coordonnées Azimut(°) et Hauteur (°) des points de départ et d'arrivée.

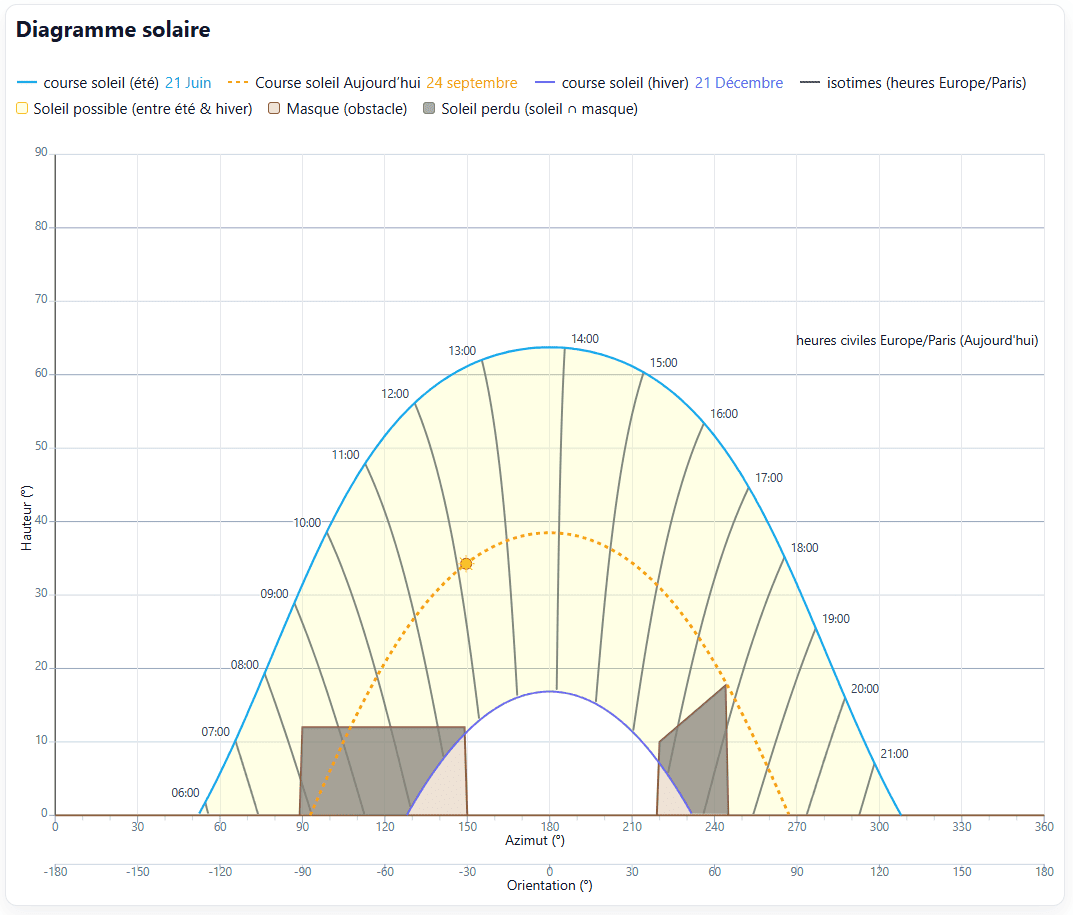

- Valider : un bloc rectangulaire (ou trapézoïdal si la hauteur d'arrivée est différente de la hauteur de départ) est ajouté au profil du masque.
- Vous pouvez ajouter d'autres blocs au masque.

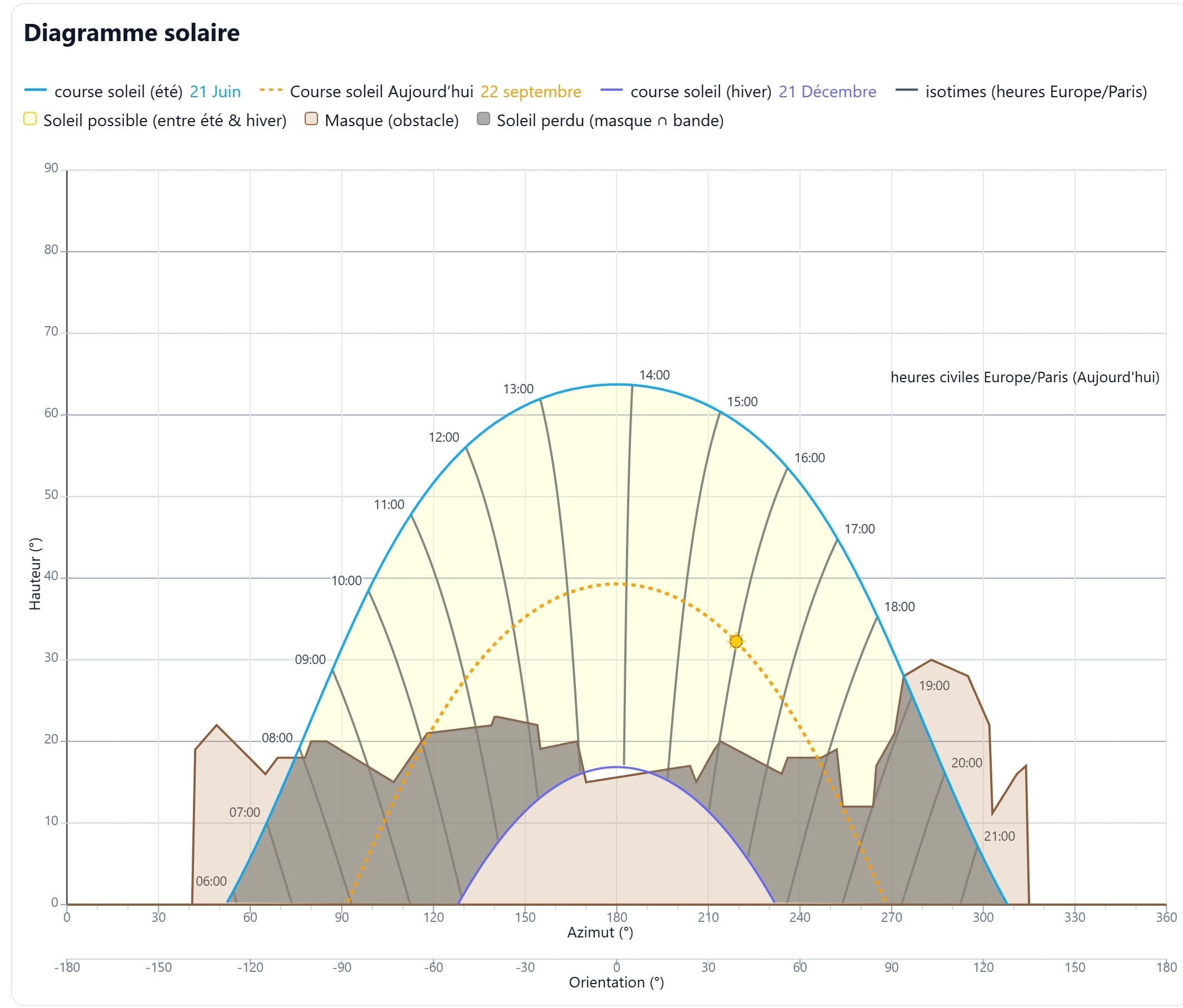

Résultat : le profil du masque est reconstitué à partir des différents blocs.
2) Sélection de points sur une photo
Quand l’utiliser ? Vous avez une photo du site et vous voulez y cliquer dessus la silhouette du masque (toits, arbres, etc.).
Ce qu’il vous faut :
- Photo panoramique prise au point d’implantation des panneaux solaires.
-
Valeurs azimut à gauche/droite de la photo (boussole) et
hauteur (°) du point le plus haut (clinomètre).
Ces 3 valeurs peuvent être obtenus très facilement avec l'application Boussole de GooglePlay.
Étapes rapides
- Importer la photo.

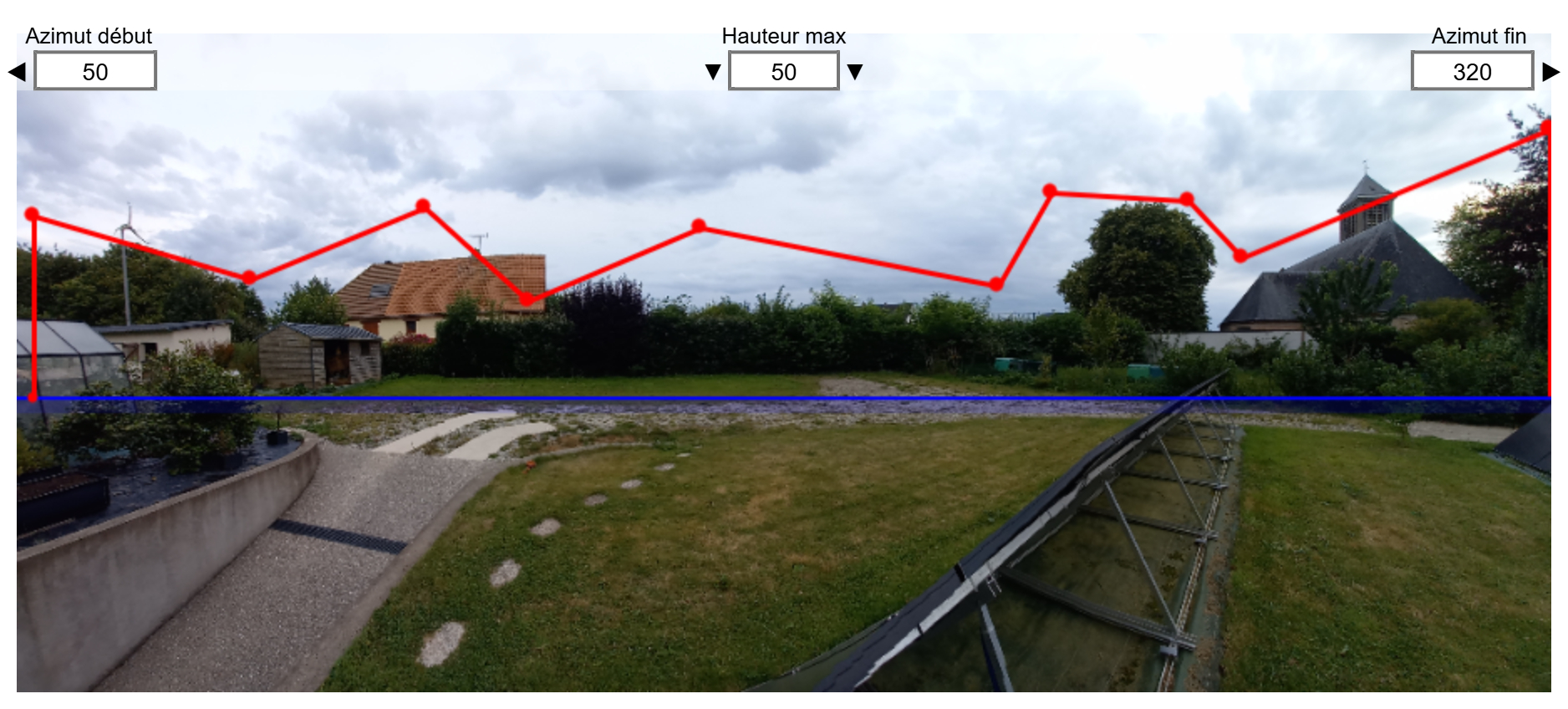

- Positionnez la ligne d'horizon bleue "0 degré" au bon endroit pour un bon calibrage.

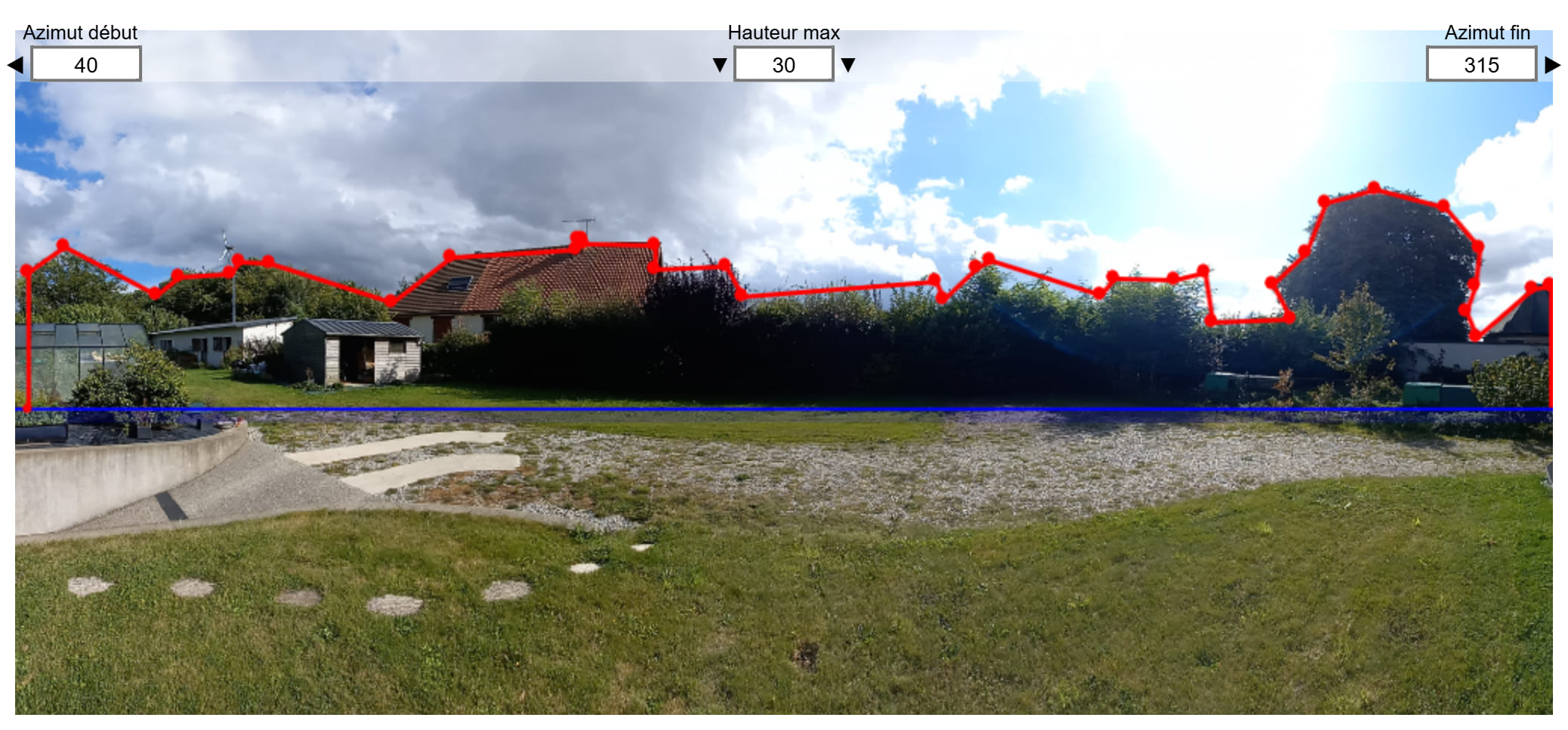

- Indiquer l’azimut du bord gauche et du bord droit de la photo (ex. 90° → 310°) ainsi que la hauteur maxi du point le plus haut (ex. 25°).
- Cliquer des points le long de la silhouette de l’horizon masqué.
- Valider le profil du masque (double clic).

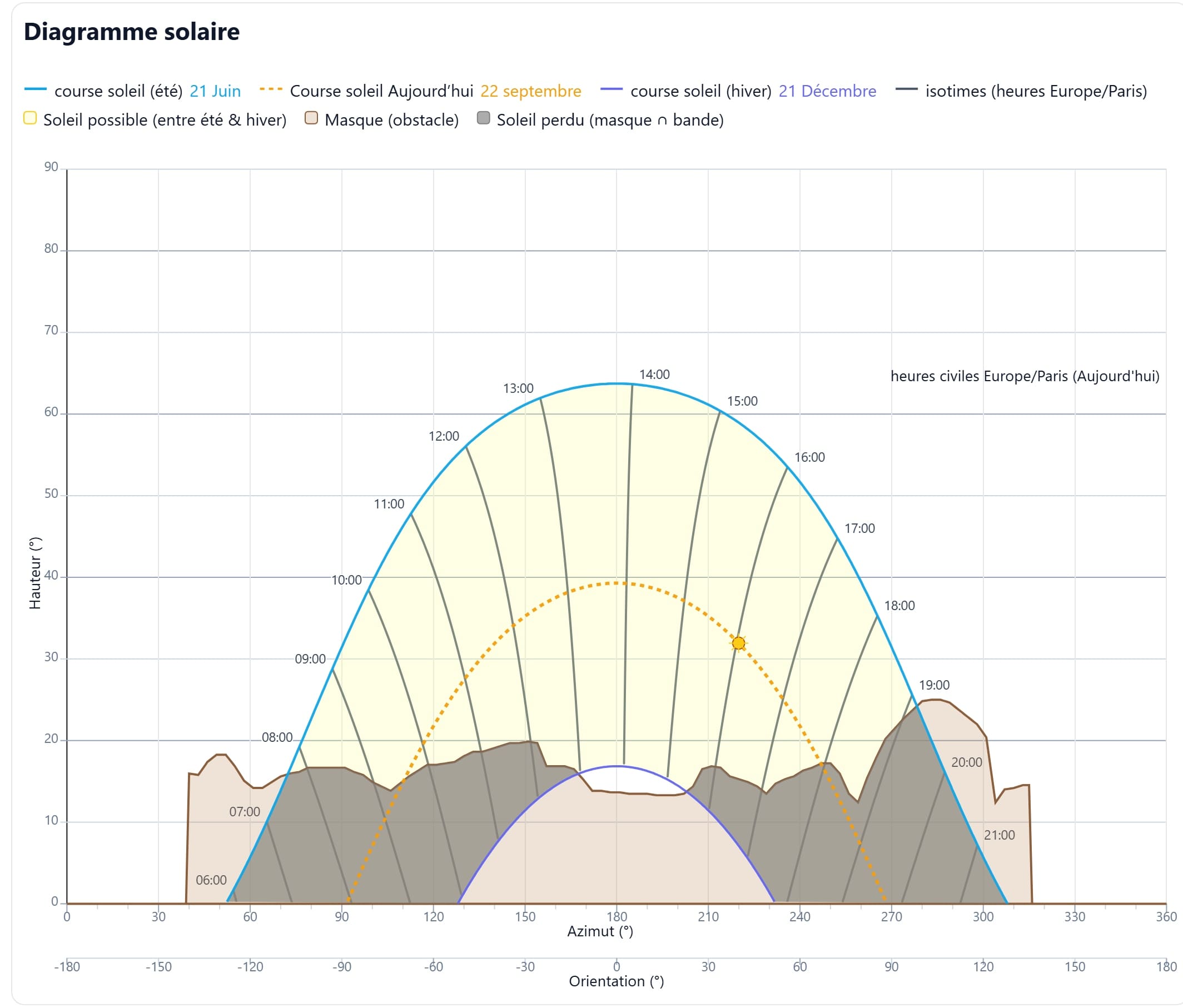

Résultat : les points cliqués du profil du masque sont convertis en coordonnées (azimut, hauteur) pour reconstituer le masque solaire.
3) Tracé continu sur une photo
Quand l’utiliser ? Même idée que (2) mais en traçant la silhouette d’un seul geste (plus fluide).
Étapes rapides :
- Importer et calibrer la photo (utiliser le curseur pour positionner la ligne d'horizon bleue "0 degré") .
- Saisir les 3 valeurs : azimut du bord gauche et du bord droit ; hauteur du point le plus haut.
- Tracer la silhouette en continu (clic & drag).
- Valider le profil du masque (double clic).
Résultat : les points du tracé continu de la silhouette du masque sont convertis en coordonnées (azimut, hauteur) pour reconstituer le masque solaire.
4) Import d’un fichier TXT
Format : une ligne de coordonnées (azimut, hauteur) par point
(azimut de 0°=Nord à 360°=Nord, hauteur de 0°=horizon à 90°=zénit).
# ceci est une ligne de commentaires ; rappel du format (azimut, hauteur) ; relevé fait le 24 septembre 2025
90,12 # bloc rectange
150,12
150,0 # bloc nul
220,0
220,10 # bloc trapèze
245,18
Étapes rapides :
- Glisser-déposer le fichier TXT ou le sélectionner.
- Cliquer sur le bouton Importer le fichier TXT.
Résultat : les coordonnées (azimut, hauteur) des
points du profil du masque sont convertis pour
reconstituer le masque sur le diagramme solaire.

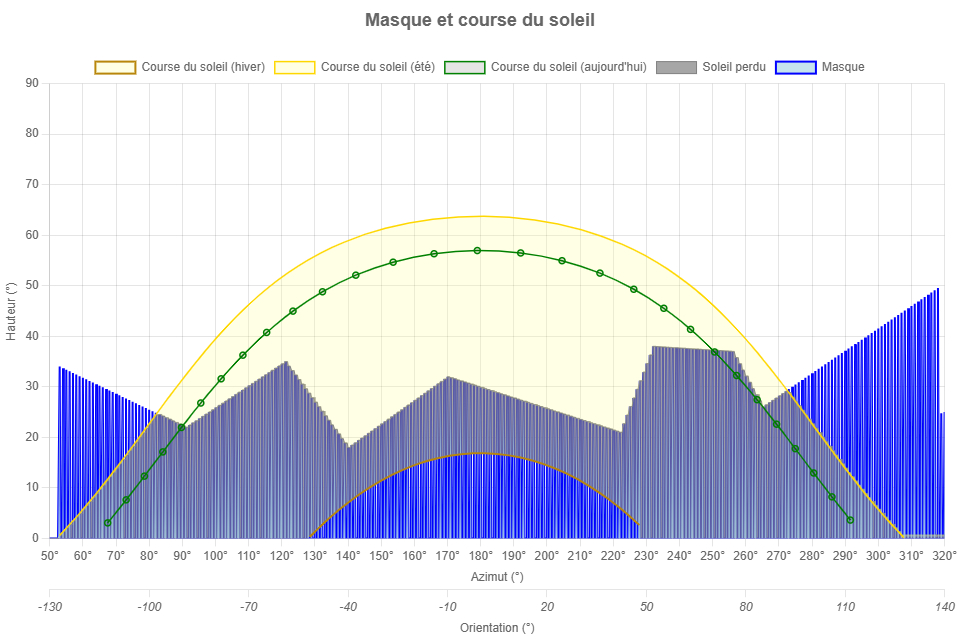

Les pertes de production liées au masque sont calculées et affichées sur un graphique.
5) Espacement entre 2 rangées de panneaux solaires
Quand l’utiliser ? Pour éviter que l’ombre portée de la première rangée ne vienne impacter la seconde rangée.
Étapes rapides :
- Saisir la hauteur d'un panneau solaire (longueur si montage portrait, largeur si montage paysage).
- Saisir l’inclinaison des panneaux par rapport à l'horizon.
- Cliquer sur le bouton 'Calculer l'entre-axe = le pas P'.
Résultat : L'espacement optimal P est l' Entre-axe pratique P_min (optimisé).
Conseils.
- Regardez nos vidéos sur Youtube qui montrent des exemples précis ....
-
Après avoir choisi un mode de définition du masque,
cliquez sur le bouton 'ℹ️ Informations' situé à côté du titre du
processus sélectionné.
Vous obtiendrez toutes les explications et l'aide nécessaires à la bonne utilisation du mode choisi.
Sources. Base de données SARAH de PVGIS 5.2.
Géolocalisation
Installation solaire
Ombrage - Masque solaire proche (arbres, bâtiments, etc.)
Choisissez un mode de définition du masque :
Saisie d’un obstacle simple.
Indiquez deux points définissant un obstacle rectangulaire ou trapézoidal :
Vous pouvez définir plusieurs obstacles l'un après l'autre. Ils apparaîtront dans la liste des obstacles ci-dessous.
Saisie d’un masque par une sélection de points sur une photo
Sélectionnez une photo panorama : puis cliquez :
Après avoir ajusté et validé la position de l'horizon (= la
ligne bleue) sur la photo à l'aide du curseur ci-contre,
vous
pouvez cliquer des points = les sommets et les creux du masque,
et renseigner les 3 champs ci-dessous pour référencer les
azimuts aux bords gauche et droit de la photo et la hauteur max
du pic le plus haut.
- Azimut début = l'angle pris à la boussole au niveau
du bord gauche de la photo
- Hauteur max = l'angle d'élevation pris à l'aide du
clinomètre au point le plus haut du masque (faitage de toit,
cime d'un arbre,...)
- Azimut fin = l'angle pris à la boussole au niveau
du bord droit de la photo
Saisie d’un masque par un tracé continu sur une photo
Sélectionnez une photo panorama : puis cliquez :
Vous pouvez maintenant dessiner le contour du masque sur la
photo à l'aide du curseur, et renseigner les 3 champs
ci-dessous.
- Azimut début = l'angle pris à la boussole au niveau
du bord gauche de la photo
- Hauteur max = l'angle d'élevation pris à l'aide du
clinomètre au point le plus haut du masque (faitage de toit,
cime d'un arbre,...)
- Azimut fin = l'angle pris à la boussole au niveau
du bord droit de la photo
Import d’un fichier TXT
Sélectionnez un fichier TXT contenant plusieurs lignes "Orientation,Hauteur" :
Espacement entre 2 rangées de panneaux solaires
Ce module calcule et illustre l’espacement ou l'entre-axe ou
encore le pas “P” entre deux ou plusieurs rangées de panneaux,
afin d’éviter que l’ombre portée de la première rangée ne
vienne impacter la seconde rangée.
Les coordonnées Latitude et Longitude sont récupérées
automatiquement depuis votre Géolocalisation ; elles sont
modifiables.
L'espacement P est calculé et affiché sur un graphique à une
date choisie (le 21 décembre par défaut) pour une fenêtre
d'ensoleillemnt 'Heure début - Heure fin' sélectionnée. Il
dépend de :
- la hauteur projetée des panneaux par rapport au sol,
- l’inclinaison des panneaux par rapport à l'horizon,
- l’angle solaire par rapport à l'horizon, le plus bas en
hiver à la latitude considérée.
L'espacement optimal P est l'
Entre-axe pratique P_min (optimisé), il correspond à la
zone "plate" de la courbe.
Si vous indiquez la profondeur disponible au sol D (m) de
votre terrain, le calculateur déterminera le nombre maxi de
rangées que vous pourrez y implanter.

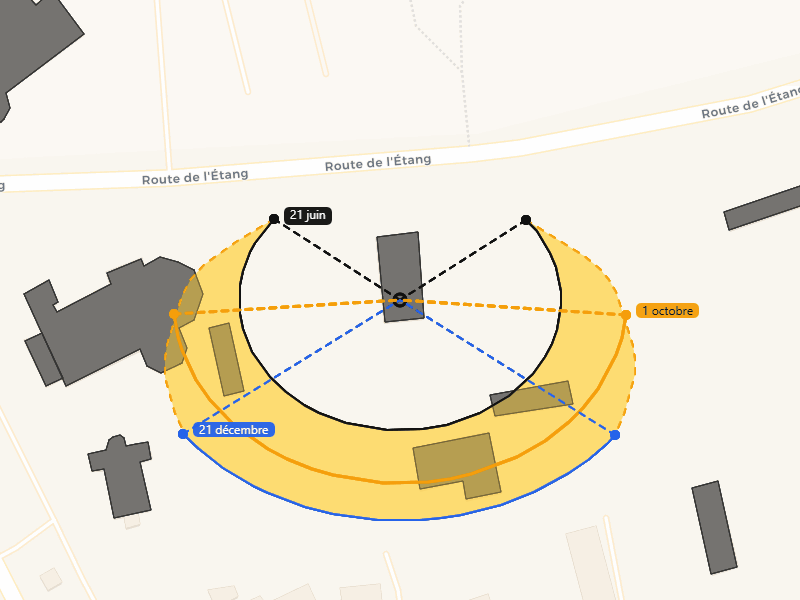

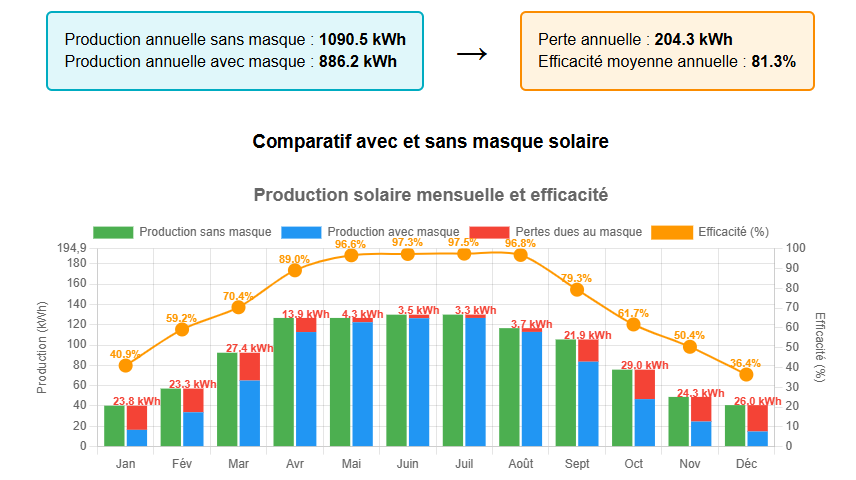

Production annuelle sans masque : - kWh
Production annuelle avec masque : - kWh
Perte annuelle : - kWh
Efficacité moyenne annuelle : -%
