SIMULATEUR myENRG

Présentation

Le simulateur détermine automatiquement le taux d'autoconsommation qui permet de calculer le gain de l'électricité PV en surplus vendue via un contrat OA ; ainsi que le taux d'indépendance qui permet de calculer le gain sur votre facture d'électricité.
Au préalable, il faudra renseigner les données de votre installation photovoltaïque, les consommations de vos équipements électriques et la capacité de la batterie (indiquer 0 kWh dans la rubrique Batterie si vous n'avez pas de batterie).

Par ailleurs les 2 graphiques mensuels permettent de répondre aux questions :
- que devient ma production solaire ?
- comment sont alimentés mes consommateurs ?

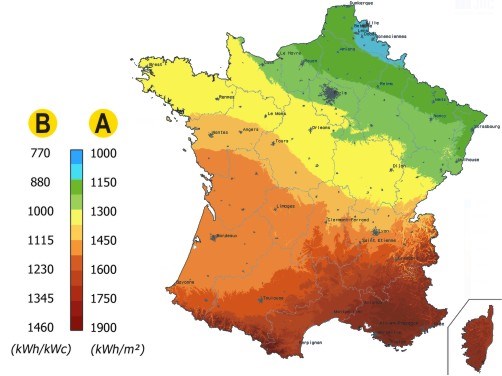

Cliquer sur la couleur de votre zone d'ensoleillement

La production solaire en kWh/kWc/an (colonne B) dépend de votre géolocalisation :
- elle est de 970 kWh/kWc/an à Lille
- et de 1410 kWh/kWc/an à Nice

► irradiation solaire annuelle (kWh/m2):

Champ PV principal

Renseigner ici les 4 paramètres :
- la puissance crête (kWc)
utilisez le 1er module "Panneaux Solaires" pour déterminer la puissance crête calculée à partir de votre consommation.
ou alors, 2ème hypothèse= 3kWc pour maison 100m2 et 6kWc pour 200m2
ou encore 3ème hypothèse= 6kWc pour abonnement 6kVA, 9kWc pour abonnement 9 et 12kVA

- l'orientation des panneaux sur le toit ou au sol (°)

- l'inclinaison des panneaux (°)

- la perte due à l'ombrage (%)

Puissance crête (kWc)

Ombre (%)

perte

Orientation (°)

Inclinaison (°)

► Production annuelle du champ principal (kWh):

Second champ PV

Renseigner ici les 4 paramètres :
- la puissance crête (kWc)
Dans le cas où vous avez un second pan de toiture exposé au soleil, ou un endroit approprié (pergola, jardin,...)

- l'orientation des panneaux (°)

- l'inclinaison des panneaux (°)

- la perte due à l'ombrage (%)

Puissance crête (kWc)

Ombre (%)

perte

Orientation (°)

Inclinaison (°)

► Production annuelle du second champ (kWh):

Troisième champ PV

Renseigner ici les 4 paramètres :
- la puissance crête (kWc)
Dans le cas où vous avez un troisième pan de toiture exposé au soleil, ou un endroit approprié (pergola, jardin,...)

- l'orientation des panneaux (°)

- l'inclinaison des panneaux (°)

- la perte due à l'ombrage (%)

Puissance crête (kWc)

Ombre (%)

perte

Orientation (°)

Inclinaison (°)

► Production annuelle du troisième champ (kWh):

► ► Production annuelle totale (kWh)

Choisir le moyen d'entrer vos consommations en (dé)cochant la case :

Puissances & durées Consommations mensuelles

► indiquer les puissances et durées d'utilisation de vos consommateurs

Talon maison Linky :

Renseigner ici 1 paramètre :
- la puissance moyenne instantannée (VA)
Elle est donnée par le Linky après avoir appuyé plusieurs fois sur le bouton + "PUIS APP SOUTIR" pour puissance apparente soutirée.
Relever cette puissance plusieurs fois pendant la journée pour en déduire une puissance moyenne. Celle-ci doit refléter votre utilisation "normale" de tous les jours incluant notamment les appareils en veille (box internet, TV, alarme, VMC...) et ceux qui fonctionnent par intermittence (réfrigérateur, congélateur,...).

Typiquement elle se situe généralement entre 100 et 250 VA ou plus selon vos équipements électriques alimentés en permanence.
Concernant vos lavages et séchages vous pouvez les intégrer dans le talon (par exemple 1 lave-vaisselle tous les 2 jours équivaut à 20W de talon en permanence) ou les "ajouter" à l'un des 4 gros consommateurs ci-dessous.

Par simplification, on peut considérer que 1 VA = 1 W en moyenne

Vous pouvez aussi renseigner seulement ce champ si vous connaissez votre consommation annuelle : il faudra alors indiquer 1142 VA pour une consommation annuelle de 10 000kWh.

Puissance (VA)

► Consommation Talon (kWh/an):

Chauffe Eau

Renseigner ici 2 paramètres :
- la Puissance nominale (kW) de votre ballon produisant l'ECS, que ce soit un chauffe-eau électrique ou thermo-dynamique.
Typiquement la puissance est de l'ordre de 2 à 3 kW ou plus.

- le nombre d'heures de chauffe par jour.
Celui-ci dépend de votre consommation d'eau chaude qui peut varier du simple au triple selon le nombre de personnes (douches, bains, lavages,...). On peut considérer le temps de chauffe entre 1 heure et 3 heures ou plus selon la puissance et la capacité du ballon.

Puissance (kW):

nombre d'heures de chauffe par jour

► Consommation Chauffe-Eau (kWh/an)

Chauffage

Renseigner ici 4 paramètres :
- la Puissance (kW) de votre chauffage électrique, que ce soit une PAC ou des radiateurs électriques.
Typiquement la puissance moyenne est de l'ordre de 3 à 5 kW ou plus.

- le ratio de fonctionnement à pleine charge par jour.
Typiquement entre 30 et 50% mais c'est très variable car cela dépend de l'occupation des lieux ou pas (baisse température le jour si vous travaillez par exemple) et de l'isolation thermique de la maison.

- le mois du début de la période de chauffage.

- le nombre de mois de la période de chauffage.
Typiquement la période de chauffage démarre en Novembre et peut durer 4 mois.

Puissance (kW):

ratio de fonctionnement en charge maxi

depuis le mois de:

pendant une durée de:

► Consommation Chauffage (kWh/an)

Climatisation / Piscine

Renseigner ici 4 paramètres :
- la Puissance (kW) de votre climatisation (PAC ou ventilateur) et/ou de votre pompe de piscine.
Typiquement la puissance moyenne d'une climatisation est de l'ordre de 1 à 3 kW, et celle d'une pompe de piscine est de l'ordre de 1 à 1.5 kW.

- le ratio de fonctionnement à pleine charge par jour.
Typiquement entre 30 et 50% mais c'est très variable car cela dépend de l'occupation des lieux ou pas, et de l'isolation thermique de la maison pour la climatisation.

- le mois du début de la période d'utilisation de la climatisation et/ou de la pompe de piscine.

- le nombre de mois de la période de climatisation / piscine.
Typiquement la période démarre en Juin et peut durer 4 mois.

Puissance (kW):

ratio de fonctionnement en charge maxi

depuis le mois de:

pendant une durée de:

► Consommation Climatisation/Piscine (kWh/an)

Véhicule Electrique

Renseigner ici 2 paramètres :
- la Puissance (kW) de charge.
Elle est fonction du type de prise ou de borne que vous utilisez pour recharger le VE :
- 1.4 kW (6 A - 230 Vac monophasé) = puissance mini de charge
- 2.3 kW (10 A - 230 Vac monophasé)
- 3.7 kW (16 A - 230 Vac monophasé)
- 7.4 kW (32 A - 230 Vac monophasé)
- 11 kW (en 380 Vac triphasé)
- 22 kW (en 380 Vac triphasé)

ATTENTION à ce que votre puissance souscrite auprès de votre fournisseur d'énergie en kVA soit strictement supérieure à la puissance de recharge en kW.

- le nombre d'heures de recharge par mois.
Celui-ci dépend de votre VE et des km que vous parcourez. Typiquement si le VE consomme 15kWh/100km, et que vous faites 60km (A/R) par jour pour vous rendre au travail, alors la durée de la recharge sur une prise (ou borne) de 3.7kW sera chaque jour de 2,5 heures (= 15 x 60 / 100 / 3.7) ; et donc il faudra compter entre 50 et 60 heures de recharge par mois si vous roulez un peu le WE.

Puissance (kW):

nombre d'heures de charge par mois

► Consommation Véhicule Electrique (kWh/an)

► ► Consommation annuelle totale (kWh)

► renseigner les consommations de chaque mois en kWh

Renseigner ici les consommations de chaque mois en kWh.

Vous les trouverez à la fois sur le site internet ENEDIS et sur le site de votre fournisseur d'énergie comme par exemple EDF.
Il suffit d'ouvrir un compte en indiquant le PDL (Point De Livraison = le numéro de votre compteur Linky).

Janvier (kWh)

Février (kWh)

Mars (kWh)

Avril (kWh)

Mai (kWh)

Juin (kWh)

Juillet (kWh)

Août (kWh)

Septembre (kWh)

Octobre (kWh)

Novembre (kWh)

Décembre (kWh)

► ► Consommation annuelle totale (kWh)

► vérifiez la compatibilité des panneaux solaires connectés à l'onduleur avec le module Onduleur de la page Dimensionnement

► la puissance nominale théorique de l'onduleur est déterminée à partir de la puissance PV crête des panneaux solaires raccordés (W) :

= puissance crête installée (kWc) x 1000 / 1.3 (voire 1.5 pour certains onduleurs) ; par ailleurs certains onduleurs ont 2 entrées séparées pour 2 champs PV distincts ou 2 strings. Voir le module Onduleur de la page Dimensionnement.

nota: les pertes liées au rendement de l'onduleur ou des micro-onduleurs, de l'ordre de quelques % seulement, ont été prises en compte lors du calcul de l'énergie produite à partir de la puissance crête installée.

► effectuez vos simulations de définition de la batterie avec le module
Batterie de la page Dimensionnement

► pour obtenir les Taux d'Autoconsommation et d'Autosuffisance,
renseignez les 3 valeurs :

Capacité de la Batterie (kWh):

Renseigner ici la capacité de la batterie en kWh

indiquer 0 kWh si vous n'avez pas de batterie

Autonomie (jours):

Renseigner ici le nombre de jour d'autonomie souhaité

Rendement de la Batterie (%):

renseigner ici le rendement de la batterie en %.
- en couplage DC, la perte est d'environ 3% (conversion PV DC vers batterie DC puis transformation DC vers AC)
- en couplage AC, la perte est d'environ 9% (transformations PV DC vers AC, puis AC vers DC, puis DC vers AC)
- nota : attention la puissance de charge et décharge de la batterie est limitée par la puissance MAXI de l'onduleur en couplage DC et parfois en couplage AC.

Depth of Discharge DoD (%) :

renseigner ici la profondeur de décharge en % :
- typiquement pour une durée de vie optimale, indiquez DoD = 80% (la capacité utile va de 100 à 20%).

Cette rubrique n'est pas encore intégrée dans le simulateur ;

en attendant vous pouvez faire vos simulations de la rentabilité financière avec le module Rentabilité de la page Dimensionnement

- Choisir la puissance souscrite et le type d'abonnement

Renseigner ici 3 paramètres:
- la puissance souscrite de votre abonnement (6 kVA, 9 kVA, 12 kVA, etc,...)
- le type de contrat =soit option Base, soit option HP-HC, soit option TEMPO
- le pourcentage de votre consommation totale en Heures Creuses

Puissance (kVA): Contrat:

Part des consommations en HC (%)

- Si vous vendez le surplus d'énergie solaire non consommé ?

Les installations photovoltaïques installées au sol ne peuvent pas bénéficier d'un contrat EDF OA.
Vous devez faire appel à un professionnel RGE pour en profiter.
Les installations égales ou supérieures à 3 kWc font l'objet d'une imposition sur la vente du surplus injecté sur le réseau.

Prix de Vente du kWh (€):

Abonnement (€): Prix (€):

Cette rubrique n'est pas encore intégrée dans le simulateur

► en attendant vous pouvez faire vos simulations de la rentabilité financière avec le module Rentabilité de la page Dimensionnement

Exporter / Importer votre Projet
